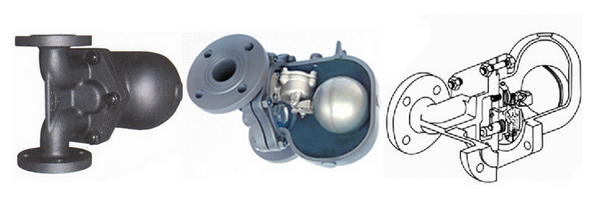

FT43H杠桿浮球式蒸汽疏水閥概述：
FT43H杠桿浮球式蒸汽疏水閥 基本特點與自由浮球式相同，內部結構是浮球連接杠桿帶動閥心，隨凝結水的液位升降進行開關閥門。杠桿浮球式疏水閥利用雙閥座增加凝結水排量，可達到體積小排量大，最大疏水量達100噸/小時，是大型加熱設備最理想的疏水閥。
1、用途：杠桿浮球疏水閥，廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
2、FT14H、FT44H、FT43H、FT13H、SUNA23H、SNUA26H型杠桿浮球式蒸汽疏水閥特點：此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
最高允許壓力：
|
16bar g
|
最高允許溫度：
|
300℃
|
最低允許溫度：
|
-10℃
|
最大工作壓力：
|
13bar g
|
最大工作溫度：
|
300℃
|
最低工作溫度：
|
0℃
|
最高冷態測試壓力：
|
24bar g
|
閥體 閥蓋：
|
鑄鐵、鑄鋼
|
浮球：
|
不銹鋼
|
連接尺寸：
|
A160
|
FT43H杠桿浮球式蒸汽疏水閥使用說明：
疏水閥在安裝前必須清冼管路,除去雜物。疏水閥應水平安裝,疏水前的管道要朝疏水閥方向下坡一點,以免產生汽鎖現象,其閥體上指示的流向必須與管路內凝結水的流向一致。本閥在安裝時,應盡可能接近供熱設備,管路直徑不能小于本閥的公稱通徑。本閥應安裝在蒸汽管路的末端,最低點。整個裝置中,各設備各安裝疏水閥,分別排出凝結水,以免產生汽阻現象,影響加熱效果。若長期停止送汽時,疏水閥體內的積水應由閥體下端螺塞孔排出。在每個疏水閥前后要安裝閥門,宜采用閘閥,以便于維修疏水閥時使用。FT43杠桿浮球式蒸汽疏水閥廣泛用于石油,化工,食品,造紙,冶金等行業大型蒸汽設備及高壓滅菌,空調設備,干燥機,各種大型熱交換器等.

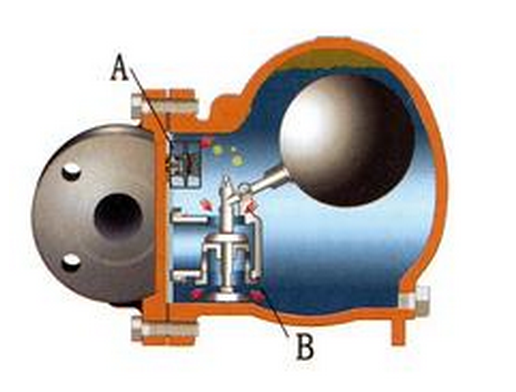

杠桿浮球式蒸汽疏水閥剖視圖：
杠桿浮球式蒸汽疏水閥結構圖:
